Сухо окачена изолационна интегрирана плоскост

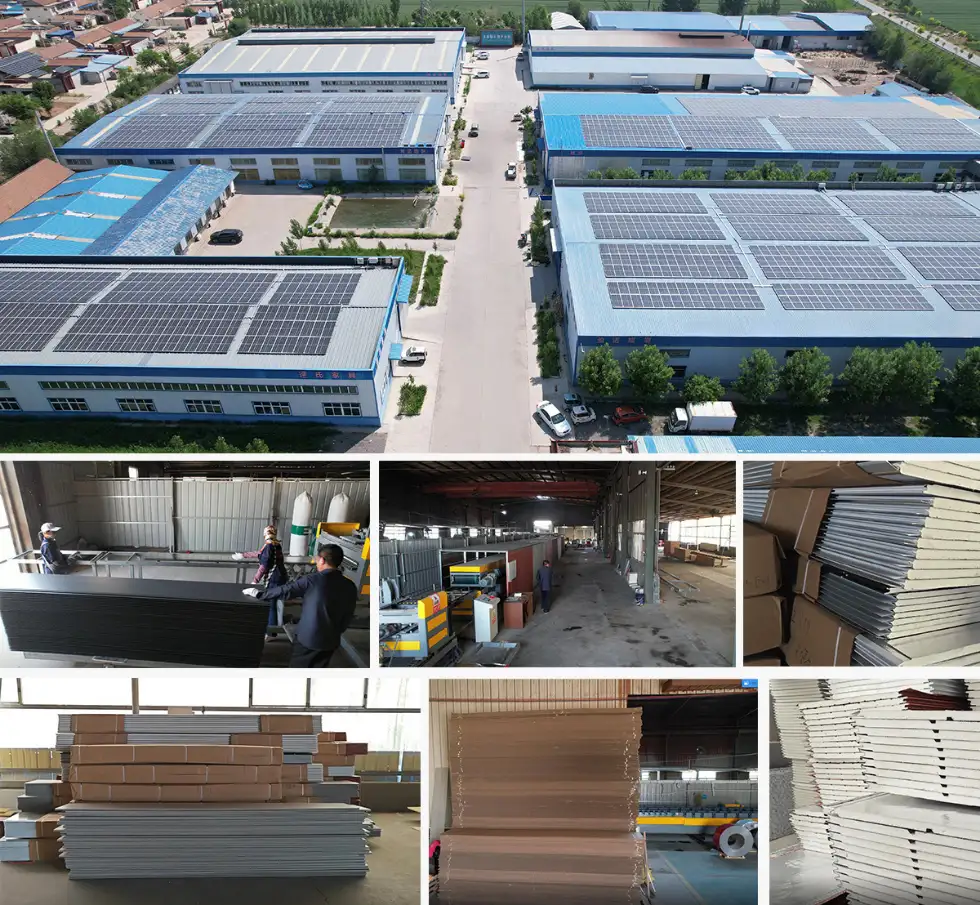

Jason Building Materials предлага висококачествени сухо окачени изолационни плоскости. Достъпни чрез директни фабрични продажби и търговия на едро, ние предоставяме персонализирани решения, съобразени с конкретни строителни проекти.

Предимства на продукта

1. Интегрирана изолация и декорация на външни стени

Традиционните проекти за външни стени често изискват отделно боравене с изолационни, защитни и декоративни слоеве; за разлика от това, сухо окачената изолационна интегрирана платка консолидира тези множество функции в един единствен продукт.

2. Подходящ за бързо изграждане на външни стени

Панелите се обработват и ламинират във фабриката, като монтажът се извършва предимно чрез методи на сухо окачване на място.

Тази система е особено подходяща за ново строителство, сглобяеми сгради, енергийно ефективни реконструкции на съществуващи конструкции и проекти с тесни строителни графици.

3. По-лесно стандартизиране на естетиката на фасадата

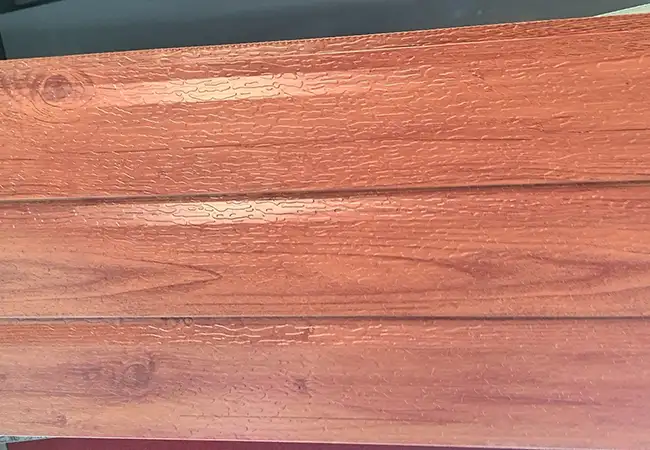

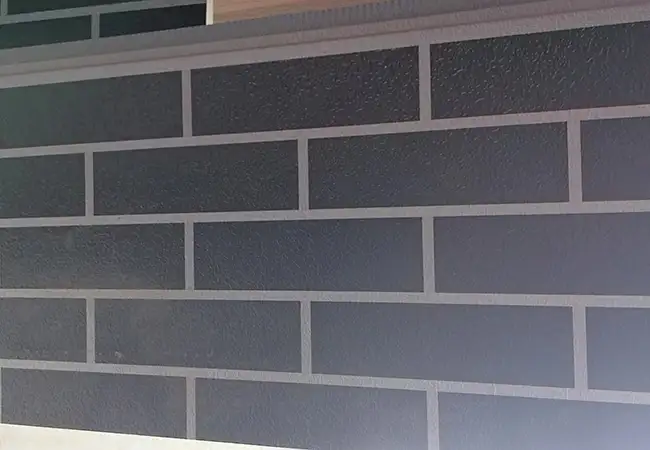

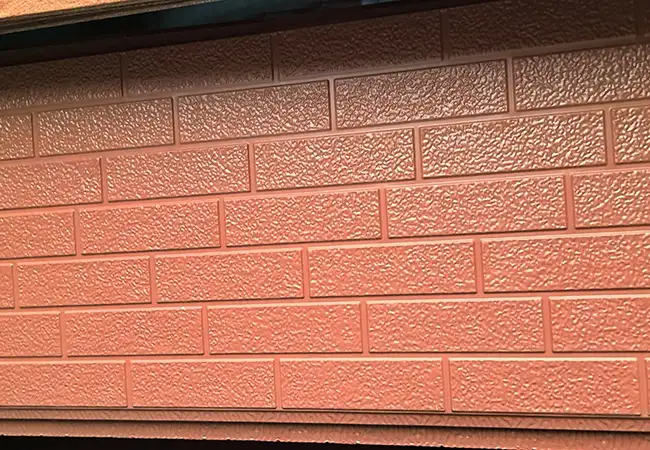

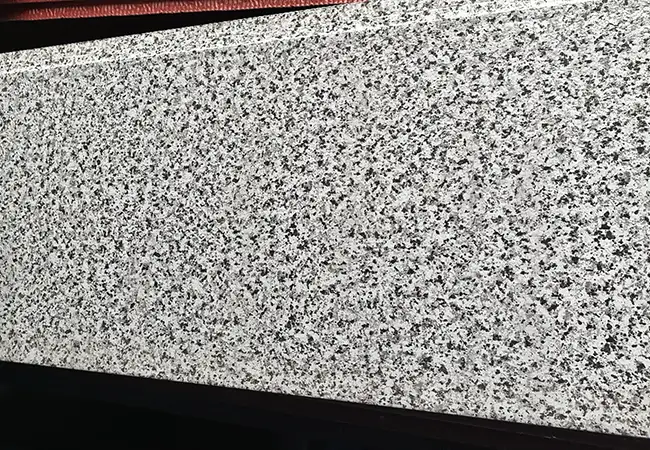

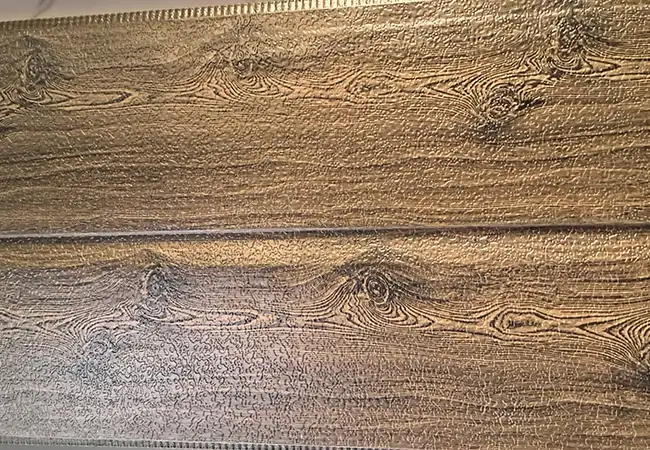

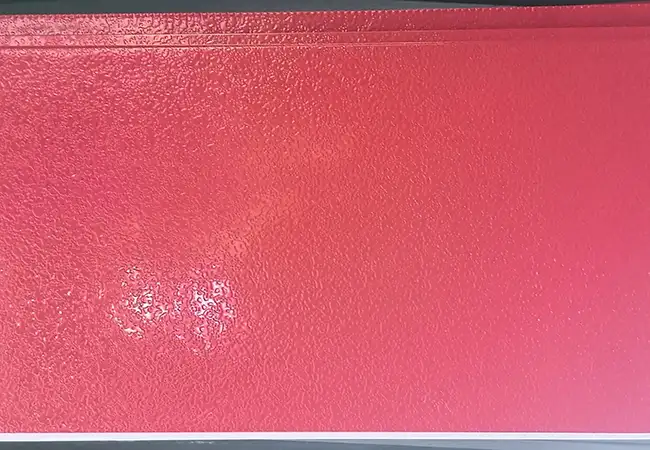

Тъй като декоративният повърхностен слой е завършен във фабриката, цветът, текстурата, размерите и повърхностните ефекти могат да бъдат последователно контролирани по време на масовото производство.

Компонент на системата за сухо окачване на кила

Системата за сухо окачване се състои от следните компоненти:

Основен кил: Галванизирана стоманена квадратна тръба (обикновено 40×40×2 mm или 50×50×2,5 mm), фиксирана към стената с ъглови скоби. Вертикалността се регулира по време на монтажа на кила.

Монтаж на закачалка: Включително начални части, закачалки и регулиращи елементи. Материалът на закачалката е алуминиева сплав или неръждаема стомана, с не по-малко от4 закачалкина дъска.

Анкерни болтове: Разширителни болтове от неръждаема стомана. Диаметърът на пробития отвор съответства на спецификациите на болта, дълбочина на вграждане ≥40 мм.

Вентилационна кухина: Разстояние между въздушните слоеве, образувано от дебелината на кила, като цяло20 – 40 мм, ефективно изхвърляне на натрупаната влага от стената за удължаване на експлоатационния живот на стената.

По-късна поддръжка: Системата за сухо окачване поддържа разглобяване на една платка. Препоръчва се редовна проверка на всеки2 години, като се фокусира върху корозията на закачалката и стареенето на уплътнителя. Сменете незабавно, когато бъдат открити проблеми.

Определение за сухо окачена изолационна интегрирана плоскост

Интегрираната изолационна плоскост със сухо окачване е топлоизолационен декоративен панел, монтиран чрез технология за сухо окачване с метален кил. Разликата от метода на залепване-анкериране е, че дъската не се залепва директно върху стената, а се фиксира към металния кил чрез закачалки, като между дъската и стената остава кухина. Предимството на този метод на изграждане е, че влагата вътре в стената може да се отделя през кухината, без да се натрупва в изолационния слой и да причинява влошаване на производителността. В същото време пътят на натоварване на системата за сухо окачване е ясен и определен — натоварването на всяка дъска се предава през закачалки към рамката на кила, а след това от кила към основната конструкция.

Технически спецификации на системата за сухо окачване

Спецификация на кила:Поцинкована стоманена квадратна тръба 40 × 40 × 2 мм или 50 × 50 × 2,5 мм

Разстояние между кила:Вертикално @600 mm, хоризонтално разстояние според височината на дъската

Материал на закачалката:Алуминиева сплав (6063-T5) или неръждаема стомана (304)

Товароносимост на единична закачалка: ≥ 1.0kN(коефициент на безопасност ≥ 3)

Ширина на вентилационната кухина:20 – 30 mm (определено от дебелината на кила)

Сеизмичен рейтинг:С различни спецификации на кила, може да се срещне6-8 градусасеизмично укрепление

Приложими проекти

Супер високи сгради(Височина ≥ 100m): Силно налягане на вятъра със строги изисквания за безопасност; механичната система за закотвяне е по-надеждна

Крайбрежни сгради: В среда с високо съдържание на сол, вентилацията на кухината намалява натрупването на влага и забавя корозията

Ремонт на стара сграда, изискващ запазване на оригиналната стена: Окачените дъски не увреждат оригиналните външни стени и не пречат на нормалната употреба

Сложни строителни форми: Изискване на многопосочно пространство за регулиране на кила за компенсиране на неравностите на стените

Търговски сгради от висок клас: Проекти с високи изисквания за прецизност на монтажа и фасаден ефект

Инструкции за персонализиране

Персонализирането на системата за сухо окачване включва главно:

Оформление на кила:Разстоянието между кила и спецификациите се определят въз основа на изчисленията на натоварването от вятър на фасадата на сградата. Параметрите на кила могат да варират за различните етажи и височини.

Тип закачалка:Предлагат се три опции за закачалка —Регулируеми закачалкиподходящ за съществуващи сгради с обща равнинност,Фиксирани закачалкиподходящ за нови сгради с плоски стени,Изолационни интегрирани закачалкиподходящ за сглобяеми изолационни плочи.

Дебелина на изолационния слой:Ширината на кухината може да се регулира между20 – 40 ммспоред изискванията за дизайн на изолацията.

Всички метални съединители са обработени с горещо поцинковане или защита от ръжда Dacromet преди доставката.

Сервизна поддръжка след продажба

Jason Building Materials предлага следната следпродажбена поддръжка:

- Едно безплатно последващо посещение в рамките на6 месецаслед приемане на завършването да се проверят съединителите на кила и състоянието на уплътнителя

- Гаранционното покритие включва: физически свойства на платката (12 месеца), метална закачалка и устойчивост на корозия на кила (24 месеца), запазване на еластичността на уплътнителя (12 месеца)

- За нуждите от поддръжка извън гаранцията, ние все още можем да осигурим доставка на аксесоари и технически насоки, като таксуваме само материални разходи

- За супер високи проекти, превишаващи100м, гаранционният срок може да бъде удължен до24 месецачрез преговори

Определение

Защо системите за изолация на външни стени с чисто свързване не са разрешени на високи сгради? Тъй като налягането на вятъра над 10-ия етаж е3 – 5 пътитова на нивото на земята и може да има рискове от падане след стареене на лепилото. Има ли решение, което използва изцяло механично фиксиране? Системата за сухо окачване на кила е напълно механично решение за закотвяне, което не разчита на лепила - всяка дъска е фиксирана към металния кил с4 – 6 закачалки от неръждаема стомана, всяка закачалка самостоятелно носи товар с индивидуален капацитет ≥1.0kN.

Сравнение на три метода на инсталиране

ЧЗВ

Q1: Каква е разликата между сухо окачена изолационна интегрирана плоскост и свързана изолационна плоскост?

A1: Основната разлика е методът на инсталиране. Сухо окачените дъски се фиксират към стената чрез метална килова система с механични закачалки, оставяйки вентилационна кухина между дъската и стената. Залепените плоскости се залепват директно към повърхността на стената. Методът на сухо окачване е по-надежден за високи сгради и позволява подмяна на една дъска.

Q2: За какво е вентилационната кухина?

A2: Вентилационната кухина позволява на влагата вътре в стената да се изхвърля, предотвратявайки натрупването в изолационния слой, което би причинило влошаване на производителността. Той също така помага да се запази стената суха и предотвратява появата на мухъл и ефлоресценция.

В3: Могат ли сухо окачени изолационни интегрирани плоскости да се използват на сгради над 100 м?

A3: Да. Сухо окачената система е подходяща за сгради с неограничена височина. С подходящ дизайн за налягане на вятъра и спецификации на кила, той може да се използва на супер високи сгради. Гаранцията може да бъде удължена до 24 месеца за проекти над 100 м.
