Външна композитна интегрирана платка

Какво е външна композитна интегрирана платка

Външната композитна интегрирана дъска е многослоен структурен панел за външна стена. В сравнение с обикновените топлоизолационни декоративни плочи има допълнителен армиращ слой и водоустойчив слой.

Обикновено се състои от четири слоя: външният слой е декоративният панел (осигуряващ фасаден ефект и защита срещу атмосферни влияния); вторият слой е подсилващият слой (плоча от неорганична смола или подсилена с фибростъкло плоскост, отговорна за устойчивостта на удар и дисперсията на термично напрежение); третият слой е изолационният слой (EPS/XPS/каменна вата, отговорен за енергоспестяващата изолация); долният слой е поддържащият слой (балансиращ напрежението, устойчив на влага).

Многослойната структура осигурява по-добра стабилност на размерите при температурни промени.

Разпределение на функцията на многослойна композитна структура

Многослойната структура на външната композитна интегрирана платка отговаря на различни функции:

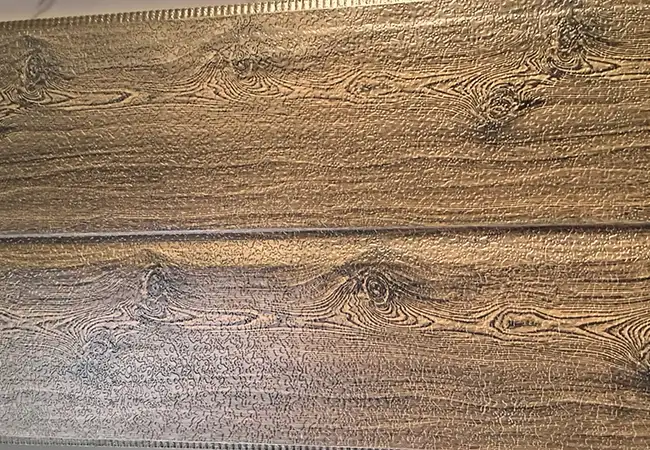

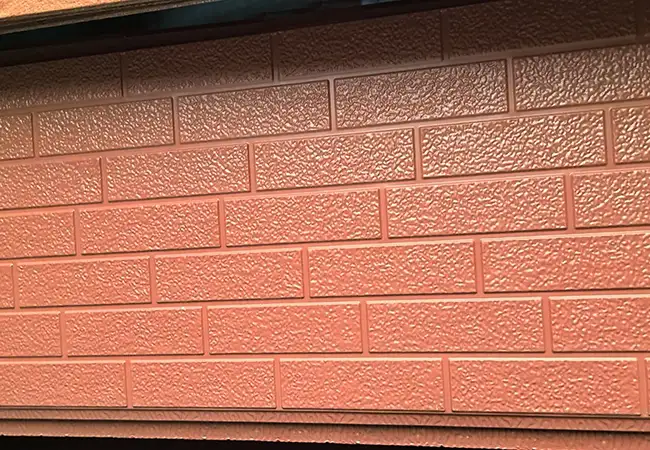

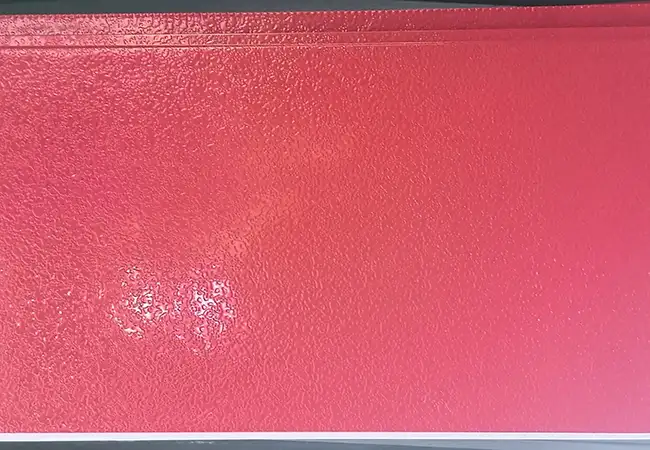

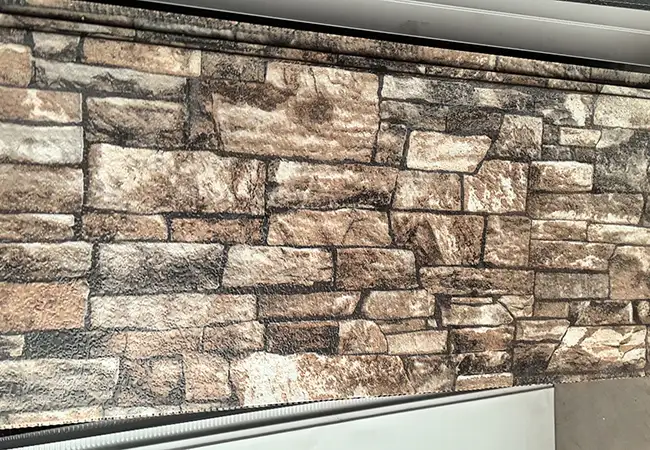

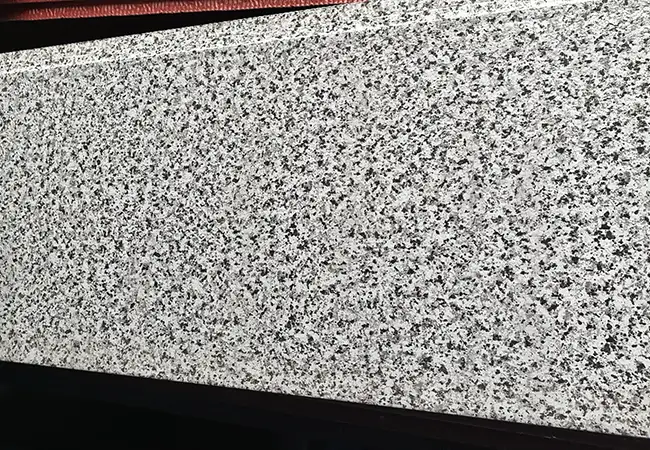

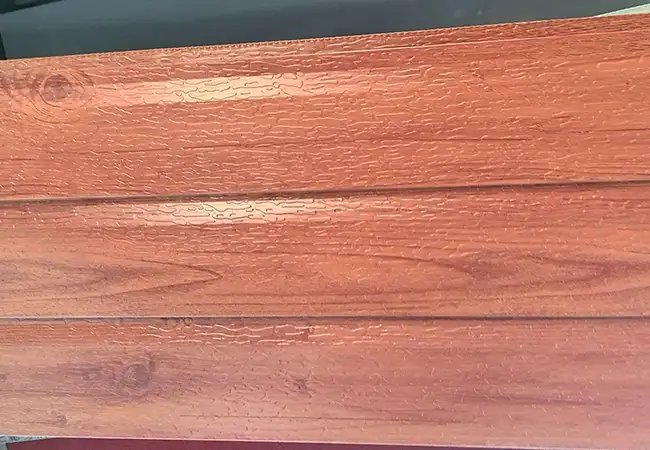

Декоративен слой(Външен слой 0,5 – 1,5 mm): Отговаря за външния вид на сградата. Устойчивост на атмосферни влияния, анти-ултравиолетови и самопочистващи функции се реализират чрез флуоровъглеродно или полиуретаново покритие, което изисква 3000 часа тест за ускорено стареене.

Подсилващ слой(Среден слой 2 – 5 мм): Изработен от дъска от неорганична смола или подсилена с влакна дъска, подобряваща цялостната якост на удар и твърдостта на огъване.

Изолационен слой(Вътрешен слой 20 – 100 мм): избран е EPS, XPS или минерална вата, консумацията на енергия в сградата се контролира чрез топлопроводимост, степента на пожар трябва да отговаря на стандарт GB 8624.

Поддържащ слой(Долна плоча 0,3 – 0,5 mm): Балансира напрежението на панела, предотвратява изкривяване и деформация след монтажа и осигурява изолация, устойчива на влага.

Всеки слой се смесва с полиуретаново лепило при висока температура и високо налягане. Силата на отлепване на междинния слой трябва да бъде≥ 0,1MPa, гарантирайки липса на разслояване при продължителна употреба на открито.

Разлики в техническите параметри

Якост на отлепване на междинния слой:≥ 0.08MPa (GB/T 2790-1995)

Адхезия на повърхностното покритие:Тест за напречен разрез, клас 1 (GB/T 9286-1998)

Якост на удар:≥ 10kJ/m² (Без пукнатини по повърхността на борда след удар с възглавница с пясък от 10 kg)

Термично съпротивление:0,5 – 2,5 (m²·K)/W (в зависимост от дебелината на сърцевината)

Стабилност на размерите:Скорост на промяна на дължината ≤ 0,3% при 80°C / 24 часа

Подходящи типове сгради

Високи жилищни външни стени(Сгради над 50 m изискват специален дизайн за устойчивост на налягане от вятър)

Декорация и изолация на външни стени на търговски комплекс Podium

Индустриален парк Офис сграда Външна стена Енергоспестяващо саниране

Системи за външни стени на културни обекти(Добра адаптивност за стени с голям размах)

Ремонт на изолация на външни стени на хотелски апартамент

Персонализиран производствен процес

Потвърждение на дизайна— Клиентът предоставя чертежи или изображения на фасадата на сградата. Техническият екип на Джейсън разлага диаграмата на панела на базата на чертежите. Диаграмата на оформлението маркира позицията, размера, цвета и специалните изисквания за отваряне на всеки панел. Производството продължава след потвърждение от клиента.

Време за изпълнение на производството:Стандартни спецификации7 – 10 работни дни; изискват панели със специална форма (нестандартни размери, извити панели).15 – 20 работни дни.

Мостри и поддръжка за тестване

Клиентите могат да получат безплатно следните материали:

- Мостри за показване на табла(300 mm × 300 mm, включително пълен дисплей на структурата на напречното сечение)

- Продуктов каталог(включително снимки на завършени проекти)

- Списък на изпълнението на проекта(отбелязано с името на проекта, използваното количество, годината на завършване)

Клиентите, които се интересуват от посещения на място, могат да организират посещения на завършени или текущи обекти по проекти (изисква се предварителна резервация; транспортните разходи се поемат от клиента).

Случай на приложение

Висок жилищен проект в Ухан (33 етажа) изисква интегрирана изолация на външни стени и декорация при ограничен бюджет.

Първоначалният дизайн предвиждаше тънка изолационна система за мазилка, но разработчикът беше загрижен за по-късни проблеми с напукване и поддръжка, като в крайна сметка премина към външна композитна интегрирана плоскост. Използване на 50 mm дебел XPS материал на сърцевината + 2 mm покритие от неорганична смола, сухо окачване.

Строителството взе90 дни— 10 дни повече от първоначалния план за тънка мазилка, но значително намалени по-късни рискове за поддръжка.

Сравнение на различни декоративни панели

ЧЗВ

Q1: Каква е разликата между външната композитна интегрирана дъска и топлоизолационната декоративна дъска?

A1: Външната композитна интегрирана плоскост добавя армировка и водоустойчиви слоеве към основната изолация и декоративна структура. Той има по-добра устойчивост на удар, стабилност на размерите и водоустойчивост, което го прави подходящ за високи и мащабни проекти.

В2: Колко дълъг е експлоатационният живот на външната композитна интегрирана платка?

A2: Проектният експлоатационен живот е20 – 25 годинипри правилен монтаж и нормални условия на употреба.

Q3: Може ли външната композитна интегрирана дъска да се използва във високи сгради над 100 м?

A3: Да. Сгради над 50 m изискват специален дизайн за устойчивост на вятър. Нашият технически екип може да извърши изчисления на натоварването от вятър и да предостави подходящи решения за фиксиране.
