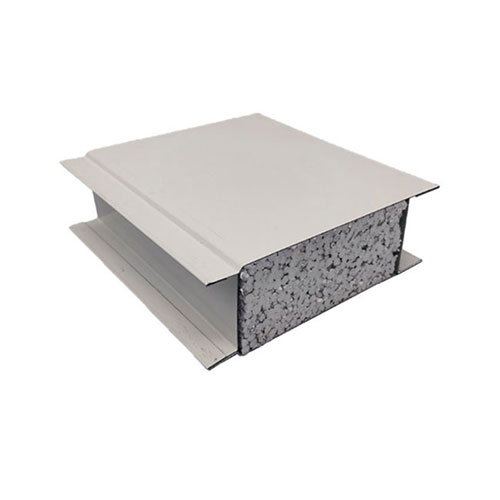

Асептичен преграден панел

Като производител на строителни материали Jason Building Materials предлага асептични преградни панели, предназначени да предотвратят кръстосано замърсяване. Тези панели се отличават с еднаква дебелина, здрава структура и водоустойчиви, лесни за почистване повърхности, които поддържат дълготрайна стерилност; освен това те могат да се похвалят с олекотен дизайн, който позволява удобен монтаж, демонтаж и гъвкаво преконфигуриране.

Какво е асептичен преграден панел

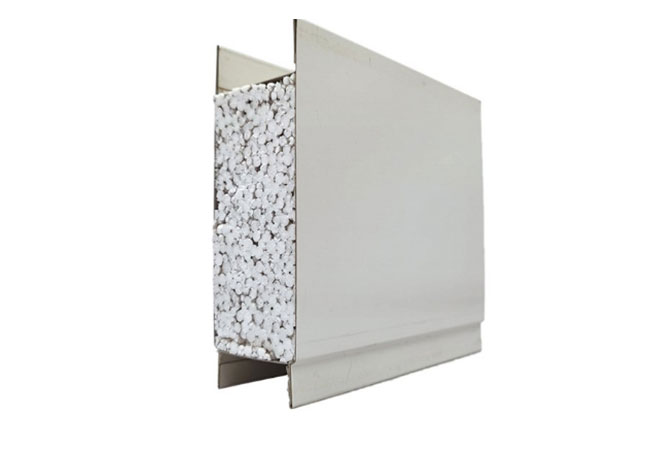

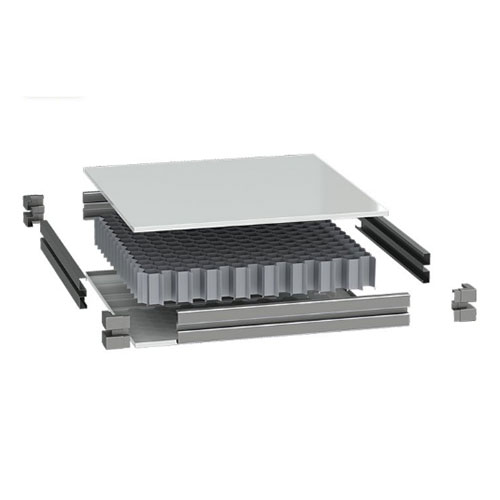

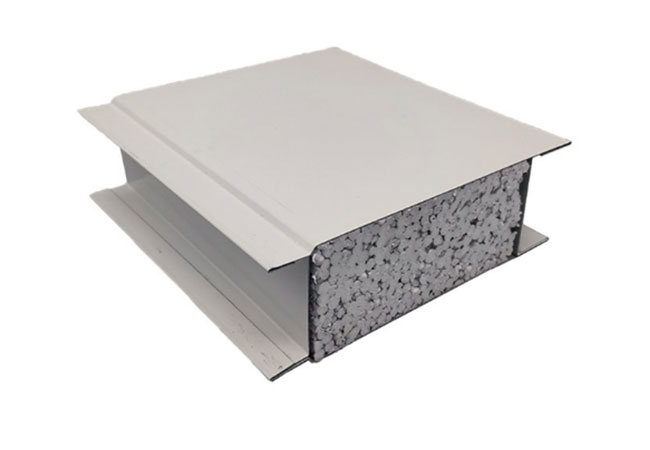

Асептичният преграден панел е панел за пречистване с чисто зониране като основен фокус на дизайна, адресиран към проблемите с междузоновата циркулация на въздуха и дифузията на замърсяване. Основната разлика от обикновените преградни панели се крие в стъпаловидната уплътнителна структура с четири ръба, образуваща двойна уплътнителна бариера между всеки монтиран панел.

Освен това, специални уплътнения са конфигурирани при връзките между преградните панели и таваните и подовете, осигурявайки херметичност за всяко отделно пространство и предотвратявайки кръстосано движение на въздух между зони с различни нива на чистота.

Ключови моменти в дизайна на асептичното зониране на преградата

Три ключови точки, върху които да се съсредоточите при проектирането на прегради с асептични преградни панели:

Зониране на градиента на въздушното налягане— Положителна разлика в налягането от5 – 15Paтрябва да се поддържа между зони с различни нива на чистота. Общата херметичност на преградните панели пряко влияе върху стабилността на разликата в налягането.

Изолация на пренос на материали— Препоръчват се буферни помещения или проходни прозорци за проходи за материали в цеха. Отворите в преградните панели трябва да бъдат запечатани, за да се избегне междузонов обмен на въздушен поток.

Контрол на достъпа на персонала— Между различните зони са инсталирани въздушни душове или съблекални. Преградните панели около отворите на вратите се нуждаят от подсилване с монтирани метални рамки на вратите, за да се подобри здравината на конструкцията.

Препоръчително е да начертаете диаграма на организацията на въздушния поток по време на фазата на проектиране на зониране, като изясните посоката на разликата в налягането и изискванията за скоростта на обмен на въздуха за всяка зона, след което продължете с оформлението и избора на преградни панели. Екипът на Jiesen може да осигури поддръжка за проектиране на детайлни чертежи.

Технически спецификации Ключови моменти

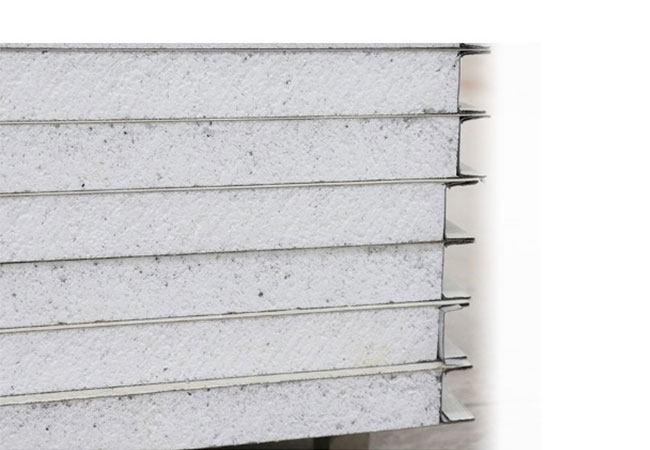

Дебелина на панела:50 мм (стандарт) / 75 мм / 100 мм

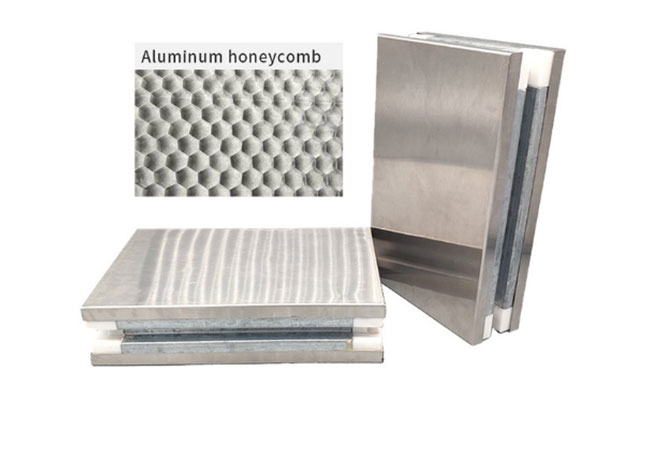

Плътност на основния материал:Каменна вата ≥ 120 kg/m³ / PU приблизително 40 – 45 kg/m³

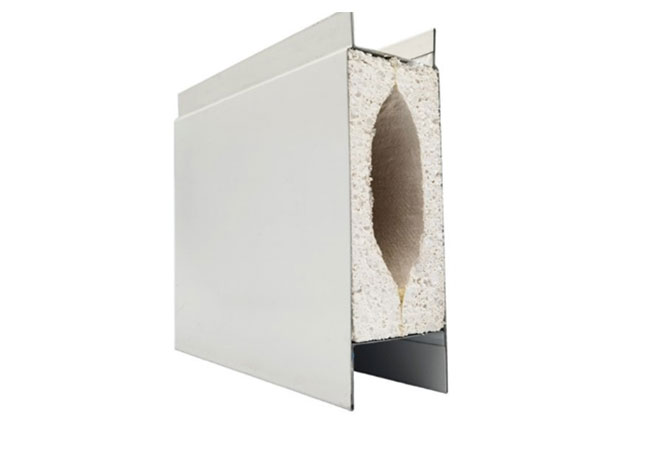

Метод на запечатване:Перо и жлеб + EPDM уплътнителни ленти / кил от алуминиева сплав + кухо уплътнение

Тест за херметичност:Скорост на изтичане на въздух ≤2%под 50Pa разлика в налягането

Звукоизолационни характеристики:RW ≥ 30dB (PU с дебелина 50 mm) / RW ≥ 35 dB (каменна вата с дебелина 75 mm)

Устойчивост на удар:10 кг торба с пясък, паднала от 1 м височина, без проникваща повреда на панела

Приложни индустрии и сценарии

Цехове за пълнене на фармацевтични предприятия— Физическа изолация между различните видове лекарства за предотвратяване на кръстосано заразяване

Цехове за производство на хранителни добавки— Разделяне на киселинни и алкални производствени зони

Работилници за пълнене на PE торби— Чиста изолация между зоната за пълнене и зоната за съхранение на външния опаковъчен материал

Работилници за емулгиране на козметика— Контрол на зонирането между зоната на резервоара за емулгиране и зоната за почивка

Лаборатории за изпитване на трети страни— Твърди прегради между стаите за микробиология и стаите за физика и химия

Сравнение със стъклени прегради

Стъклените прегради предлагат добро предаване на светлина, но не могат да постигнат пълно уплътняване (необходим е уплътнител в пролуките между стъклото и кила, с дългосрочни рискове от стареене и разхлабване на уплътнителя). Те също са по-тежки (10 мм закалено стъкло е приблизително25 кг/м²).

Въпреки че асептичните преградни панели са непрозрачни, прозорците за наблюдение могат да бъдат разумно монтирани на стената (прозорци за наблюдение от двуслойно запечатано стъкло, размер300 мм × 400 мм, със същата дебелина като стената), отговарящи на визуалните изисквания, като същевременно запазват целостта на уплътнението.

Цената на преградните панели е приблизително40% – 50%стъклени прегради, с по-добра топлоизолация и звукоизолация от стъклото.

Инструкции за персонализиране

Преградните панели могат да бъдат персонализирани според следните параметри:

Панелни отвори— Резервни позиции за прозорци за наблюдение, прозорци за преминаване, вентилационни отвори, предварително изрязани във фабриката, директно инсталирани на място.

Панели със специална форма— За ъгли без прав ъгъл или многоъгълни работилници, осигурете CAD чертежи, персонализирано производство според действителните ъгли.

Панели за облицовка на колони— За опаковане на фабрични колони от стоманена конструкция, U-образно или L-образно персонализирано производство, еднократното фабрично формоване намалява снаждането на място.

Случай на приложение

Солиден подготвителен цех във фармацевтично предприятие в провинция Дзянсу изисква пълна физическа изолация между две съседни производствени линии — производствена линия А, произвеждаща цефалоспоринови лекарства, и производствена линия Б, произвеждаща обикновени перорални препарати.

Между двете зони не се допуска кръстосано въздушно течение или кръстосано замърсяване на персонала.Асептични преградни панели от минерална вата с дебелина 75 ммбяха избрани, като преградата се простира от тавана до конструктивната подова плоча без пролуки. Всички отвори на тръбите през стената бяха запечатани.

Резултати от изпитването за разлика в налягането след завършване:12Paположителна разлика в налягането се поддържа между съседни зони, без да се открие дифузия на частици през зоните.

Справочник за конфигуриране на дял на различно ниво на зониране

ЧЗВ

Q1: Каква е разликата между асептичния разделителен панел и обикновения разделителен панел?

A1: Ключовата разлика е в стъпаловидно уплътнителната структура с четири ръба, образуваща двойна уплътнителна бариера между всеки монтиран панел. Обикновените преградни панели обикновено използват обикновени припокриващи фуги без уплътнителна обработка, което не може да осигури херметичност между различните зони на чистота.

Q2: Как да се осигури стабилност на разликата в налягането между различните зони на чистота?

A2: В допълнение към използването на запечатани преградни панели, стабилността на разликата в налягането изисква цялостно уплътняване на пространството — включително таван, под, отвори за тръби и пролуки на вратите. Препоръчва се да се проведе цялостен тест за херметичност след монтажа, за да се провери ефективността на уплътняването на системата.
